Ableton Tips : How To Build One Knob Filter

Pioneer DJMシリーズに搭載されているようなワンノブタイプのフィルターを、
Ableton Live + Max for Liveデバイスを利用して設定する方法を解説します。

 Type A と Type B の2通りの設定方法を解説します。

使用するデバイス
・Audio Effect Rack
・Auto Filter
・XY Pad
 (CATEGORIES > Max for Live > Max Audio Effect > XYPad)

テキストの最後にOneKnobFilterラックプリセットデータ(adg)のDLリンクを用意しています。
図解の補足に活用ください。

One Knob Filter TypeA

A-1~10の手順でType Aの設定方法を解説していきます。

A-1

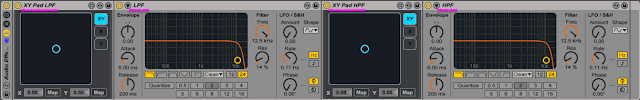

『AudioEffectRackにXYPadとAutoFilterを挿入する』

AudioEffectRackを準備し、そこにXYPadとAutoFilterを2セット挿入します。



ここでは左の”XYPadとAutoFilter”をLPF用、右の”XYPadとAutoFilter”をHPF用とします。


XYPadを用いてノブの動きとパラメータの実際の変化を均等ではなく可変的にします、この部分が肝。以下のように設定してみてください。

A-2

『LPF用セクションを設定する』

左側のXYPad上でX軸の設定画面を選択し、カーブを画像のように設定します。

A-3

『AutoFilter(LPF)をXYPadにアサインする』

XYPadのMapをクリックし、AutoFilterのFreqをアサインします。

A-4

『XYPad(X軸)へアサインする』

アサインしたマクロコントロールノブを動かすとノブの半分あたりでLPFが開き切るようになります。レゾナンスの値をある程度高めに設定しておくと効果的です。ノブとフィルターの関係はXYPadのカーブを微調整することで追い込むことができます。（XYPadのカーブ調整に満足できない場合は後述の方法を参考ください）

A-5

『HPF用セクションを設定する』

続いて同様の手順で右側のHPF用セクションを設定します。

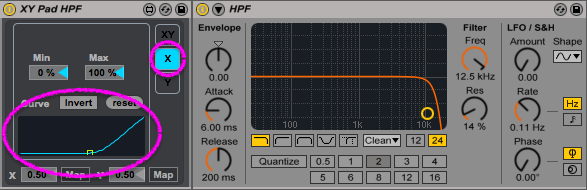

右側のXYPad上でX軸の設定画面を選択し、カーブを画像のように設定します。


A-6

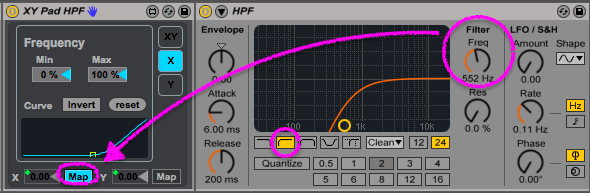

『AutoFilter(HPF)をXYPadにアサインする』

フィルタータイプをハイパスに変更し、XYPadのMapをクリックしてAutoFilterのFreqをアサインします。

A-7

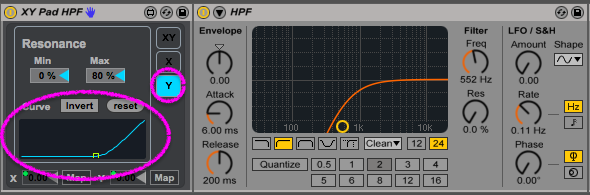

『XYPad(Y軸)へアサインする』

XYPad上でY軸の設定画面を選択し、カーブを画像のように設定します。

LPFではレゾナンス値は固定としましたが、HPFの場合、低音域の不要な音色変化を避ける為、フィルターを戻しきった際にレゾナンス値が0になるような可変設定をします。

A-8

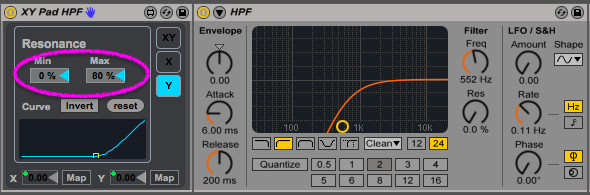

『Resonanceを設定する』

レゾナンスのかかり具合の設定になります、ここではMin0% Max80% 程度に設定しています。
Maxは好みに合わせ調整してください。

A-9

『Resonanceをアサインする』

MapをクリックしてAutoFilterのResをアサインします。

A-10

『XYPadをマクロコントロールにアサインする』

AudioEffectRackのマクロコントロールにXとYをアサインします。
全て同じノブにアサインします。
これによりマクロコントロールからの操作が可能になります。


以上でワンノブフィルター（TypeA）の完成です。
さらに設定を追い込みたい場合は以下を参考ください。

・LPFを開き切った際の高音域の音色変化が気になる場合

A-7~10を参考にLPFにもレゾナンス値の可変設定をしてみてください。
LPFの場合、フィルターが開き切った際にレゾナンス値が0になるようにカーブを調整します。

・XYPadのカーブ調整に満足できない場合

XY Padの代わりにTom Cosm -MultiParameter Curves2.0を利用します。Multi Parameter Curvesはカーブの形をより自由に設定できるため、ノブ位置での数値の変化をより細かく設定できます。レゾナンス値のコントロールも細かく設定できるため、より効果的なフィルターコントロールが行えます。

maxforlive.comよりDL可能
http://c74.maxforlive.com/library/device/4172/multi-parameter-curves

One Knob Filter TypeB

B-1~10の手順でType B設定方法を解説していきます。
ver9.5以降で新たに搭載された純正フィルター（Clean以外）をはじめ、設定によっては通すだけで音色変化や音量変化が起こるサードパーティー製フィルタープラグインも少なくないと思います。そこでType Bでは、AudioEffectRackのチェーン機能を利用して、ノブの中央部でフィルターがスルーされる設定のワンノブフィルターの組み方を解説します。

B-1

『AudioEffectRackにチェーンを作成する』

AudioEffectRackを準備し、チェーンを3つ作成します。
上から

  • LPF
  • dry
  • HPF
    とします。

B-2

『チェーンのゾーンを設定する』

各チェーンのゾーンを以下のように設定します。

  • LPF 0-61
  • dry 62-66
  • HPF 67-127
    （後ほどフェード設定含めた微調整を行います）

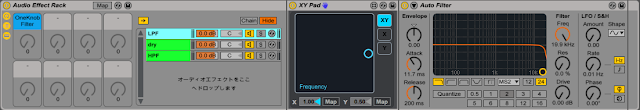

B-3

『LPFのチェーンにXYPadとAutoFilterを挿入する』

LPFのチェーンにLPF用の”XYPadとAutoFilter”を1セット挿入します。

B-4

A-2~4 で行ったものと同様の設定を行います。

B-5

『HPFのチェーンにXYPadとAutoFilterを挿入する』

HPFのチェーンにHPF用の”XYPadとAutoFilter”を1セット挿入します。

B-6

A5~10で行ったものと同様の設定を行います。

B-7

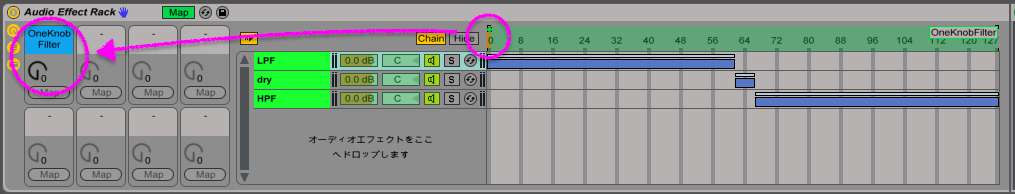

『ルーラチェインノブをアサインする』

AudioEffectRackのマクロコントロールにルーラチェインノブをアサインします。

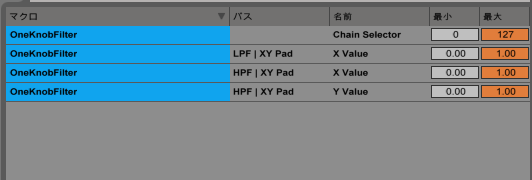

Type Bでのマクロコントロールへのアサインは以下のようになります。

B-8

『フィルター動作時とスルー時の音量調整を行う』

チェーンが切り替る際にノイズが目立つ場合はフェードを設定して調整します。
以上でワンノブフィルター（TypeB）の完成です。

使いこなしのための提案

・デバイスオンオフボタンをアサインする

ワンノブ以外にもう1つボタンコントロールが確保できるなら、そこにAudioEffectRackのデバイスオンオフボタン（ワンノブフィルターの有効無効）をアサインするのはどうでしょうか。PioneerDJMの操作感にもより近づき、より幅広いプレイが可能になります。

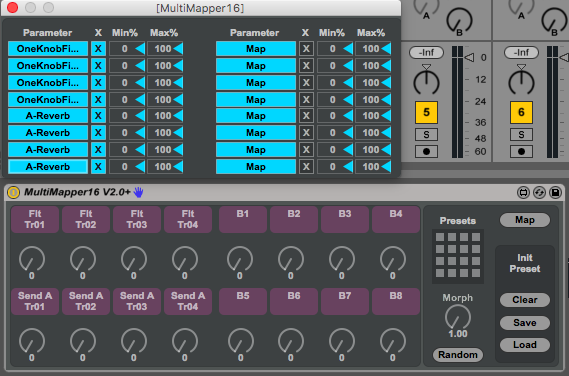

・MultiMapperで一括操作

各トラックにアサインしたワンノブフィルターをMultiMapper16などにまとめてアサインするのはどうでしょうか。APCやPushなどAbletonLive用コントローラで、1つのトラックを選択したまま一括してフィルター操作等が可能になります。

maxforlive.comよりDL可能
http://www.maxforlive.com/library/device/1813/multimapper16

・フィルターと同時に他のエフェクトがかかるように設定する。

下記リンクよりDLいただけるOneKnobFilterラックプリセットデータ(adg)の中に、一例としてフィルターと同時にディレイ（HPF時）と歪み（LPF時）がかかる設定を用意してみました。応用の参考にしていただければ幸いです。

https://www.dropbox.com/s/0jtco58tglgylzq/OneKnobFilter_v180102.zip?dl=0
